MCL Система из анализатора, датчика, кабеля, монтажной плиты и контроллера потока для определения монохлорамина в воде

Модель MCL – система для определения растворенного монохлорамина в воде. Состоит из датчика и анализатора, VР соединительного кабеля, и контроллера константы головки.

Отправить запрос

Общее описание прибора
Технические характеристики

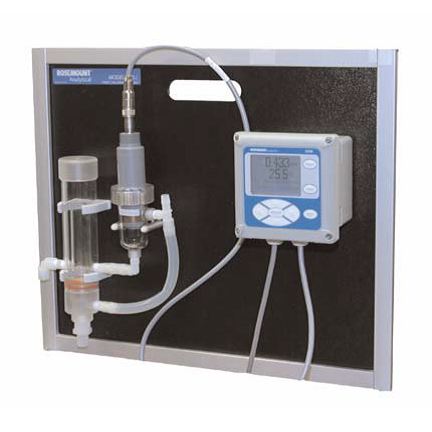

Модель MCL – система для определения растворенного монохлорамина в воде. Состоит из датчика и анализатора, VР соединительного кабеля, и контроллера константы головки. Все компоненты установлены на монтажную панель и подключены к анализатору. Три комплекта мембран и бутыль наполнителя идут в комплекте.

Общая техническая информация и характеристики
Характеристики образца	Давление	от 122 до 549 кПа абс. (1.2 – 5.49 бар)
	Температура	от 0 до 50°
	Скорость потока	11 – 303 л/ч
Проводимость образца	>10 мкСм/см при 25°C
Подключение к процессу	Герметичный фитинг с ¼ дюймовой OD резьбой( может быть заменен ребристым фитингом для мягкого соединения)
Сливная труба	¾ дюймовый ребристый фитинг
Смачиваемые материалы	Акрил, поликарбонат, нейлон, силикон,Kenar, Noryl, Viton, ПВХ, силикон, полиэфирсульфон, Полиэстер, Tefzel стекло, Noryl, Ziteх, PTFE.
Скорость отклика при изменении значения растворенного хлора	Менее 60 с при 95% от конечного значения при скорости потока на входе 64 л/ч
Вес / отгрузочный вес	4.5/6.0 кг

Техническая информация и характеристики датчиков
Интервал измерения свободного хлора	0-6 мг/л для Cl2
Линейность	2%
рН интервал	Измерения практически не зависят от значения рН в интервале от 7.0 до 10.0
Погрешность	Погрешность зависит от погрешности химического испытания, используемого для тарирования датчика
Объем электролита	25 мл.

Техническая информация и характеристики трансмиттера/анализатора
Материал корпуса	Поликарбонат. NEMA 4X/CSA 4
Отверстия для кабелепроводов	Можно использовать фитинг ½ дюйма или PG13.5.
Дисплей	Монохромный графический жидкокристаллический дисплей. Разрешение 128 х 96 пикселей. Задняя подсветка экрана. Активная площадь дисплея: 58 x 78 мм (2.3 x 3.0 дюймы).
Окружающая температура и влажность	От 0 до 55 C, (от 32 до 131 °F), относительная влажность от 5 до 95 % (без конденсации).
Температура хранения	от -20 до 60 С (от -4 до 140 F)
Питание и выходные сигналы	Опционально	01	115/230 VAC, 50/60 Hz без реле, не доступен с опциями -27, -37
		02	24 VDC и 4 сигнальных реле
		03	Переключаемое AC 85-265VAC, 50/60 Гц, 4 реле сигнализации
		AN	Токовый выход 4-20 мА.
		DP	Profibus DP Digital Communication + 4-20мА
		HT	HART® Digital Communication + 4-20мА
Характеристики клеммных соединений	Разъем питания (3 вывода): провода калибра 24-12 AWG. Клеммные колодки на сигнальной плате: провода калибра 26-16 AWG. Разъемы токовых выходов (4 вывода): провода калибра 24-16 AWG. Клеммные колодки сигнальных реле: провода калибра 24-12 AWG.
