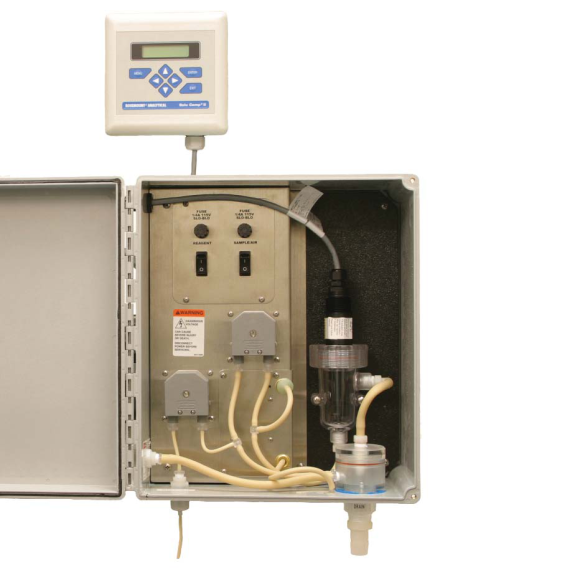

Модель TCL предназначена для продолжительного определения хлора в воде. Модель TCL состоит из системы подготовки образа (включая емкость с реагентами), датчика, и анализатора. Модель TCL является системой кондиционирования пробы, которая дает возможность измерять содержание общего хлора в воде одним датчиком. Система кондиционирования пробы постоянно вводит в пробу раствор уксусной кислоты (уксус) и йодида калия. кислота снижает pH до значения между 3,5 и 4,5 и обеспечивает количественную реакцию общего хлора в пробе с йодидом калия с образованием йода.
Датчик измеряет концентрацию йода, а на анализаторе отображается общая концентрация окислителя в промилях как Cl2 Модель TCL также можно использовать для измерения хлорированной морской воды. В морской воде содержится около 50 промиль брома. Когда хлор в виде гипохлорита натрия или газообразного хлора смешивается с морской водой, хлор реагирует с бромом с образованием смеси бромных окислителей, в основном бромноватистой кислоты. В TCL бромноватистая кислота легко окисляет йодиды до йода.
Общая техническая информация и характеристики системы подготовки пробы |
||
Характеристики образца |
Давление |
До 791 кПа абс |
Температура |
от 0 до 50° |
|
Скорость потока |
15 мл/мин |
|
Общая щелочность |
< 300 мг/л как CaCO3. для проб, содержащих < 50 мг/л щелочности, проконсультироваться с заводом |
|
Корпус |
полиэфир, армированный стекловолокном, NEMA 3 (IP53) подходит для морской среды |
|
Размеры |
369x329x218 мм |
|
Электропитание |
115 В переменного тока, 6,9 Вт, 50/60 Гц; 230 В переменного тока, 7,0 Вт, 50/60 Гц
|
|
Насосы |
EN 809:1998 |
|
Вес / отгрузочный вес |
6.5 кг/7.5 кг |
Техническая информация и характеристики датчика хлора |
|
Смачиваемые материалы |
Золото, Noryl® (полифениленоксид), Viton®, EPDM (тройной сополимер этилена и пропилена), силикон |
Размеры |
25,4 x 143 мм |
Длина встроенного кабеля |
7,6 м |
Рабочее давление |
101 - 549 кПа абс. |
Рабочая температура |
0 - 50°C |
Вес / вес брутто |
Техническая информация и характеристики анализатора |
||||
Материал корпуса |
АБС-смола. Доступны версии монтажа на трубе, поверхности и щите, степень защиты - NEMA 4X/CSA 4 |
|||
Пыле- и влагозащищенность |
IP65 |
|||
Отверстия для кабелепроводов |
допустимо использование PG13.5 или 1/2 дюймовых кабельных соединителей
|
|||
Дисплей |
Двухстрочный, 16-символьный, с подсветкой. Высота символов: 4,8 мм. Дисплей может быть изменен по индивидуальному требованию заказчика.
|
|||
Окружающая температура |
от 0 до 50°C |
|||
Температура хранения |
от -20 до 70°C |
|||
Относительная влажность |
от 0 до 95% (без конденсации) |
|||
Сигналы |
Три сигнальных реле для измерения содержания хлора или температуры. Сигнализация 3 может быть настроена как сигнализация отказа системы. Каждое реле может быть настроено отдельно. Логика сигнализации (активация на превышение или занижение) и зона нечувствительности программируются пользователем |
|||
Выводы |
Два 4-20 мА или 0-20 мА изолированных, плавно регулируемых, линейных или логарифмических вывода. Максимальная нагрузка 600 Ом. Также доступно по выбору гашение амплитуды вывода с постоянным временем 5 сек. |
|||
Реле |
Формы C, однополюсное на два направления, уплотнено эпоксидной смолой |
|
Сопротивление |
Индукция |
28 В, пост. ток |
5,0 А |
3,0 А |
||
115 В, перем. ток |
5,0 А |
3,0 А |
||
230 В, перем. ток |
5,0 А |
1,5 А |
||
Размер клеммных соединений |
размер провода 26-14 AWG (Американский проволочный калибр) |
|||
Условия с повышенной опасностью |
Только для анализатора, не для системы Степень загрязнения 4: Использование в условиях окружающей среды, где могут присутствовать такие загрязнения как снег, дождь или пыль. (Только для условий с повышенной опасностью) |
|||
Защита от радиочастотных / электромагнитных помех |
EN-61326 |
|||
LVD |
EN-61010-1 |
|||
Электропитание |
115/230 В ±15% переменного тока, 50/60 Гц ±6%, 8,0 Вт |
|||
Вес / отгрузочный вес |
1.5/2.0 кг |
|||
Размеры |
На щите: 155 x 155 x 94,5 мм На поверхности/трубе: 158 x 158 x 82 мм |
