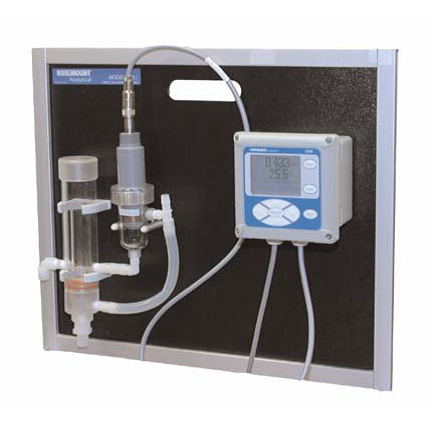

FCLI pH-независимая система из анализатора, датчика, кабеля, монтажной плиты и контроллера потока для определения свободного хлора в воде

Модель FCLI – это измерительный комплект для определения свободного хлора в воде.

Модель FCLI – это измерительный комплект для определения свободного хлора в воде. Система разработана для определения свободного хлора в свежей воде. В отличие от других систем FCLI не использует дорогостоящих систем подготовки образца и токсичных реагентов. Она состоит из датчика  498CL-01 pH-независимого датчика свободного хлора, анализатора, VP соединительного кабеля. Все компоненты установлены на монтажной плите. Т. к. коррекция  pH не включена то, опция -02 включает pH датчик. Три мембраны  и три бутылки концентрированной янтарной кислоты и ее кристаллы поставляются в комплекте с датчиком хлора.

Общая техническая информация и характеристики

Характеристики образца

Давление

от 122 до 549 кПа абс. (1.2 – 5.49 бар)

Температура

от 0 до 50°

Скорость потока

7.6 – 303 л/ч

Проводимость образца

>10 мкСм/см при 25°C

Подключение к процессу

Герметичный фитинг с  ¼ дюймовой OD резьбой

Сливная труба

¾ дюймовый ребристый фитинг

Смачиваемые материалы

Акрил, поликарбонат, нейлон, силикон,Kenar,  Noryl, Viton, ПВХ, силикон, полиэфирсульфон,

Полиэстер, Tefzel  стекло, медь, 316 нерж. ст.(в некоторых комбинациях).

Скорость отклика при изменении значения растворенного хлора

Менее 120 с при 90% от конечного значения при скорости потока на входе7.6  л/ч

Вес / отгрузочный вес

Модель FCLI-01

4.5/6 кг

Модель FCLI-02

5.0/6.5 кг

Техническая информация и характеристики датчиков

Интервал измерения свободного хлора

0-20 мг/л для Cl2

Линейность

0-20 мг/л

1% от IEC 60746

0-2 мг/л

±0.05 мг/л на протяжении калибровки до 2 мг/л

Погрешность

Погрешность зависит от погрешности химического испытания, используемого для тарирования датчика

Объем электролита

25 мл.

Техническая информация и характеристики трансмиттера/анализатора

Материал корпуса

Поликарбонат. NEMA 4X/CSA 4

Отверстия для кабелепроводов

Можно использовать фитинг ½ дюйма или PG13.5.

Дисплей

Монохромный  графический жидкокристаллический дисплей. Разрешение 128 х 96 пикселей. Задняя подсветка экрана. Активная площадь дисплея: 58 x 78 мм (2.3 x 3.0 дюймы).

Окружающая температура и влажность

От 0 до 55 C, (от 32 до 131 °F), относительная влажность от 5 до 95 % (без конденсации).

Температура хранения

от -20 до 60 С (от -4 до 140 F)

Питание и выходные сигналы

Опционально

01

115/230 VAC, 50/60 Hz  без реле, не доступен с опциями  -27, -37

02

24 VDC и 4 сигнальных реле

03

Переключаемое AC 85-265VAC, 50/60 Гц, 4 реле  сигнализации

AN

Токовый выход 4-20 мА.

DP

Profibus DP Digital Communication + 4-20мА

HT

HART® Digital Communication + 4-20мА

Характеристики клеммных соединений

Разъем питания (3 вывода): провода калибра 24-12 AWG. Клеммные колодки на сигнальной плате: провода калибра 26-16 AWG. Разъемы токовых выходов (4 вывода): провода калибра 24-16 AWG. Клеммные колодки сигнальных реле: провода калибра 24-12 AWG.
