FCL Система из анализатора, датчика, кабеля, монтажной плиты и контроллера потока для определения свободного хлора в воде

Модель FCL – это комплект для измерения концентрации свободного хлора в воде.

Общее описание прибора
Технические характеристики

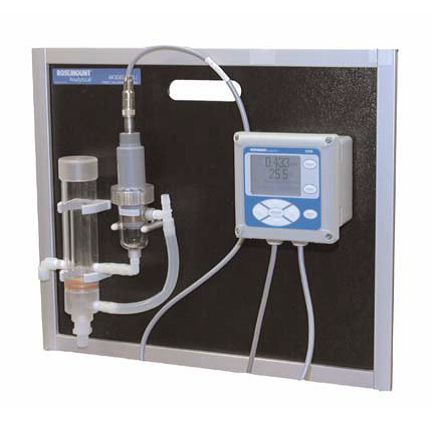

Модель FCL – это комплект для измерения концентрации свободного хлора в воде. Состав комплекта: Датчик (ки), анализатор, Кабели с Variopol VP разъёмами, контроллер постоянного потока. Все компоненты установлены на панели. Для измерения свободного хлора в пробе, где рН изменяется в пределах ±0,2 рН, используйте модель FCL-01. Для проб с не постоянным значением рН - модель FCL-02. С датчиком хлора в поставку входят 3 сменные мембраны и раствор для заполнения датчика.

Общая техническая информация и характеристики
Характеристики образца	Давление	от 122 до 549 кПа абс. (1.2 – 5.49 бар)
	Температура	от 0 до 50°
	Минимальная скорость	11 л/ч
	Максимальная скорость	303 л/ч
Проводимость образца	>50 мкСм/см при 25°C
Подключение к процессу	Герметичный фитинг с ¼ дюймовой OD резьбой
Сливная труба	¾ дюймовый ребристый фитинг
Смачиваемые материалы	Проточная ячейка и система забора образца	Акрил, поликарбонат, нейлон, силикон,Kenar
	Датчик хлора	Noryl, Viton, дерево, силикон,полиэфирсульфон, Полиэстер, платина
	Датчик рН	Tefzel, Viton, стекло, керамика
Скорость отклика при изменении значения растворенного хлора	Менее 80с при 95% от конечного значения при скорости потока на входе 3 л/ч
Вес / отгрузочный вес	Модель FCL-01	4.5/6 кг
Вес / отгрузочный вес	Модель FCL-02	5.0/6.5 кг

Техническая информация и характеристики датчиков рН и хлора
Интервал измерения свободного хлора	0-10 мг/л
Коррекция рН	Для интервала 6.5 до 9.5. Для pH от 9.5 до 10.0 требуется консультация производителя. При рН менее 6.5 коррекция не требуется.
Погрешность	Погрешность зависит от погрешности химического испытания, используемого для тарирования датчика
Объем электролита	25 мл.

Техническая информация и характеристики трансмиттера/анализатора
Материал корпуса	Поликарбонат. NEMA 4X/CSA 4
Отверстия для кабелепроводов	Можно использовать фитинг ½ дюйма или PG13.5.
Дисплей	Монохромный графический жидкокристаллический дисплей. Разрешение 128 х 96 пикселей. Задняя подсветка экрана. Активная площадь дисплея: 58 x 78 мм (2.3 x 3.0 дюймы).
Окружающая температура и влажность	От 0 до 55 C, (от 32 до 131 °F), относительная влажность от 5 до 95 % (без конденсации).
Температура хранения	от -20 до 60 С (от -4 до 140 F)
Питание и выходные сигналы	Опционально	01	115/230 VAC, 50/60 Hz без реле, не доступен с опциями -27, -37
		02	24 VDC и 4 сигнальных реле
		03	Переключаемое AC 85-265VAC, 50/60 Гц, 4 реле сигнализации
		AN	Токовый выход 4-20 мА.
		DP	Profibus DP Digital Communication + 4-20мА
		HT	HART® Digital Communication + 4-20мА
Характеристики клеммных соединений	Разъем питания (3 вывода): провода калибра 24-12 AWG. Клеммные колодки на сигнальной плате: провода калибра 26-16 AWG. Разъемы токовых выходов (4 вывода): провода калибра 24-16 AWG. Клеммные колодки сигнальных реле: провода калибра 24-12 AWG.
