Анализатор качества воды ЭкоТОС

  • Точное определение общего органического углерода (TOC), химического потребления кислорода (ХПК), общего связанного азота (TNb)
  • Диапазоны измерений: 10 - 150 мг/л, 100 - 2 000 мг/л, 500 - 5 000 мг/л, 1 000 - 8 000 мг/л, 20 000 - 250 000 мг/л, и другие по запросу
  • Метод полного сжигания пробы (температура сжигания 1200 °С)
  • Точные результаты измерения без использования реагентов
  • Без использования катализаторов
  • Время анализа - 3 минуты
  • Опция – многопоточное измерение нескольких показателей
  • Нет необходимости фильтровать пробу. Возможность работы с сильнозагрязненной пробой, включая высокую концентрцию солей NaCl до 300 г/л
  • Низкие операционные расходы

Контроль сточных вод промышленных и коммунальных очистных сооружений имеет особое значение с экологической и экономической точки зрения. Наиболее важными характеристиками качества отработанной технологической воды является сумма параметров общего содержания органического углерода, химического потребления кислорода, общего связанного азота и общего фосфора. Как правило, для контроля нескольких параметров необходимо наличие различных анализаторов.

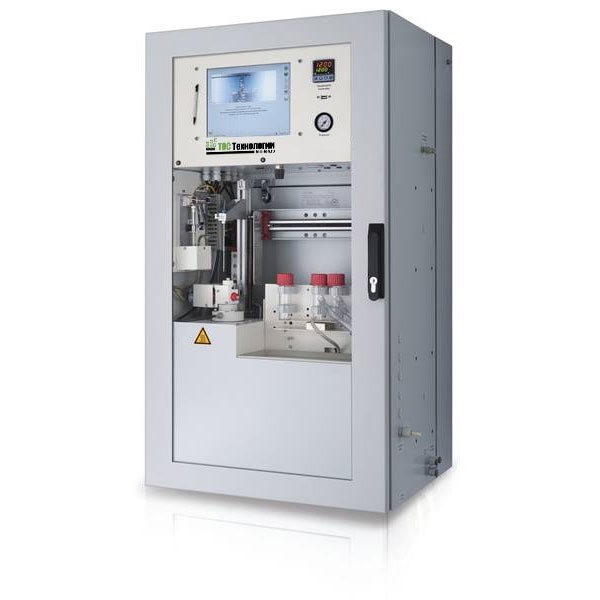

Поточный анализатор ЭкоТОС - это комбинированная измерительная система, предназначенная для непрерывного автоматического определения содержания и анализа одновременно нескольких параметров качества воды.

Анализаторы, работающие в режиме реального времени, используются в химических и нефтехимических отраслях промышленности, в угольной и сталелитейной промышленности, на фармацевтических предприятиях, в аэропортах для контроля качества поверхностных вод,  возможно использование в коммунальном хозяйстве и других технологических процессах очистки отработанной воды.



Что измеряет анализатор ЭкоТОС

  • Общее содержание органического углерода (TOC)
  • Химическое потребление кислорода (ХПК)
  • Общее содержание связанного азота (TNb)

Процесс измерения занимает менее 3 минут. Такая скорость гарантирует качественное обнаружение даже самого кратковременного скачка измеряемой величины.

Система отбора пробы анализатора ЭкоТОС способна работать с высоким содержанием твердых включений без фильтрации, а также с пробами с высокой концентрацией солей.  Высокотемпературный способ сжигания пробы при 1200°C гарантирует полное окисление пробы.  Нет необходимости применения катализаторов или агрессивных реагентов.

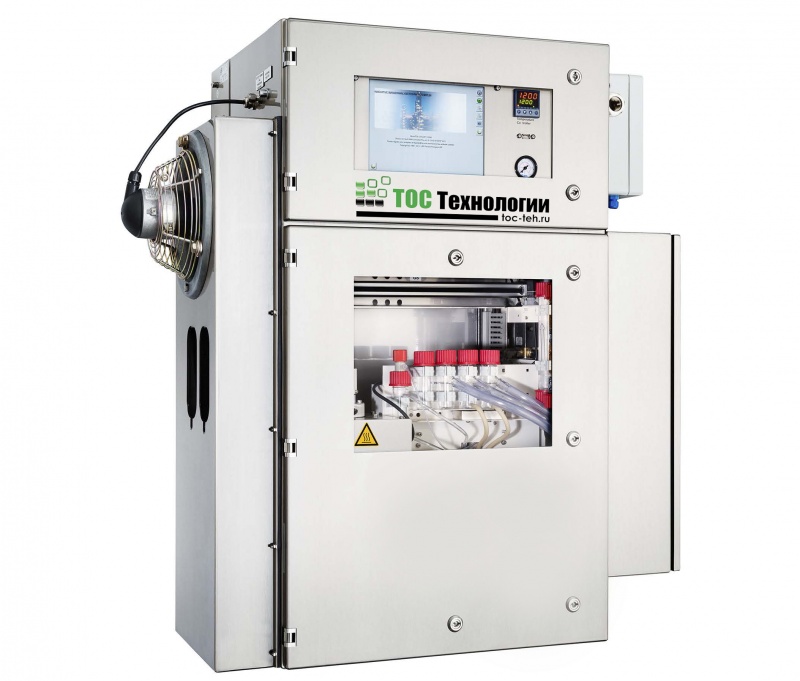

Анализатор ЭкоТОС может быть выполнен во взрывозащищённом корпусе для применения  в потенциально взрывоопасных зонах различных отраслей промышленности.

Принцип работы анализатора ЭкоТОС

Принцип действия анализатора ЭкоТОС основан на высокотемпературном окислении пробы с последующим анализом продуктов на газовых детекторах. Высокая температура в реакторе (1200°C) гарантирует полное окисление всех целевых компонентов пробы, что невозможно в случае использования классических методов анализа.

Основные элементы анализатора, включая реактор и измерительную ячейку, конструктивно отделены от постоянного протока пробы. Эта особенность, а так же минимальный объем пробы, отбираемой для анализа (30-100 мл), позволяет эффективно использовать анализатор в случае сильнозагрязненной пробы без необходимости организации сложных систем пробоподготовки и снизить затраты на обслуживание.

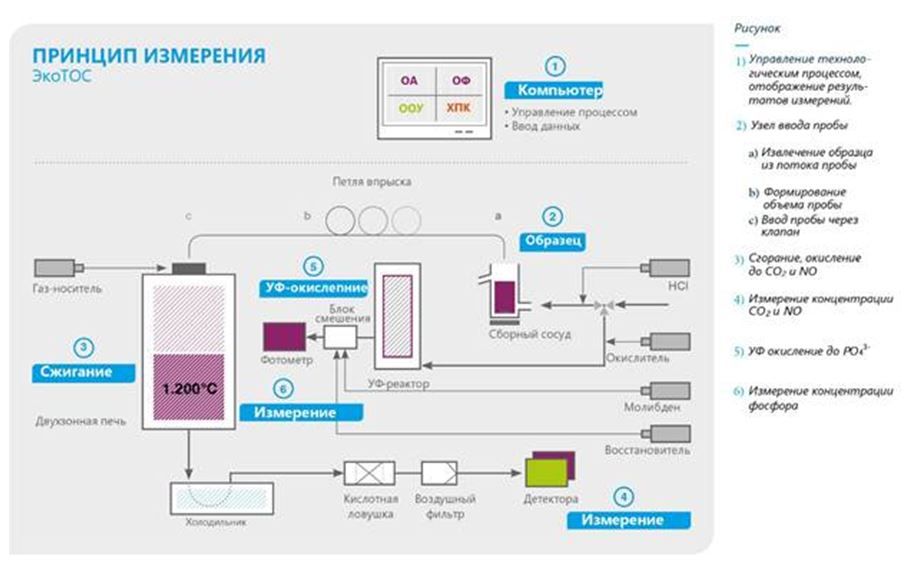

Принцип измерения ЭкоТОС

  • Метод измерения - Термическое окисление при 1 200 °С
  • Диапазон измерения:
    • ТОС (Общий органический углерод) - 0,1-50 000 мг/л (ppm)
    • TN (Общий органический азот - 0,1-5 000 мг/л (ppm)
    • ХПК (Химическое потребление кислорода -  0,1-200 000 мг/л (ppm)
    • TP (Общий фосфор) - 0,01-20 мг/л (ppm)
  • Время анализа:
    • ТОС (Общий органический углерод) - 1 мин
    • TN (Общий органический азот) - 1-2 мин
    • TP (Общий фосфор) - 2-3 ми
Параметр Значение
Габаритные размеры (ШxВxГ), мм 980 х 1060 х 575

Вес, кг



115 (стандартное исполнение)

135 (взрывозащищенное исполнение)

Взрывозащита

(для модели во взрывозащищенном исполнении)

1 Ex px II T3 Gb X  (исполнение для 1 зоны)

2 Ex pz II T3 Gc X   (исполнение для 2 зоны)

Степень защиты от воздействия окружающей среды

IP 54 – стандартное исполнение

IP 65 – взрывозащищенное исполнение
Электрическое питание

Т1 — Т3:

115 В переменного тока +/- 5%, 50/60 Гц или

230 В переменного тока +/- 5%, 50/60 Гц

Т4:

400 В переменного тока +/- 5%, 50/60 Гц

дополнительная защита на 16 А
Потребляемая мощность, В·А 700
Максимальная потребляемая мощность, В·А 1 200
Аналоговый выход 4 — 20 мА
Цифровой выход 4 программируемых реле
Цифровой вход 3 цифровых входа для дистанционного управления
Передача данных RS 232
Дисплей 10.4” сенсорный дисплей
Расход воздуха КИП
  1. В качестве газа-носителя– 20-30 л/ч  (в зависимости от применения);
  2. Для обеспечения взрывозащиты Exp – 600 л/мин в момент первоначальной продувки, 10 л/мин в режиме поддержания утечек.
Реагенты промывочная вода
Система подготовки воздуха очистка воздуха от углеводородов и углекислого газа
Максимальный уровень шума 70 dB
Температура, °С > 5, макс. 35
Влажность, % <=80



Анализ общего содержания органического углерода (ТОС)

Анализаторы общего органического углерода предназначены для быстрого и точного определения параметров, как загрязненных промышленных стоков, так и фармацевтической чистой воды.

Анализ
химического
потребления
кислорода (ХПК)

При помощи анализаторов можно точно и безопасно в режиме реального времени определить химическое потребление кислорода без использования опасных химических веществ.

Биологическое
потребление
кислорода (БПК)
ТОКСИЧНОСТЬ

Анализаторы предназначены для определения БПК на собственной биомассе предприятия, а также быстрого и точного определения токсичности при помощи высокочувствительных бактерий.

Анализ
содержания
общего связанного
азота (TNb)

В промышленных процессах и при очистке сточных вод часто требуется отслеживать содержание общего связанного азота  в режиме реального времени. Мы  предлагаем систему с возможностью анализа общего связанного азота (TNb).

Анализ
содержания
общего
фосфора (TP)

Мы  предлагаем систему, в которой сочетаются возможности анализа общего связанного азота (TNb), общего содержания органического углерода (TOC), химического потребления кислорода (ХПК) и общего фосфора (TP).

ОБЩИЙ ОРГАНИЧЕСКИЙ УГЛЕРОД (ТОС)

Анализатор ЭкоТОС позволяет быстро и точно измерять содержание общего органического углерода проб разной степени загрязненности – от чистой фармацевтической воды до сложных промышленных стоков.

  • Диапазоны измерений 0,1 - 100мг/л, 2 - 400мг/л, 5 - 2 000 мг/л, 100 - 15 000 мг/л, 100 – 50 000 мг/л, и другие по запросу
  • Время анализа: 3 минуты
  • Метод полного сжигания пробы при температуре 1200°C
  • Без использования катализаторов
  • Возможность работы с сильнозагрязненной пробой, включая высокое содержание соли (до 300 г/л).
  • Возможность многопоточного исполнения

ОБЩИЙ АЗОТ (TNb)

Проблема контроля и очистки сточных вод от вредных соединений, в частности азота, особенно актуальна на сегодняшний день. Превышение соединений азота в сточных водах может привести к нежелательному росту вредных растений и нарушению экологического баланса. Анализатор ЭкоТОС обеспечивает полное окисление всех органических и неорганических соединений при температуре 1200 °С с последующим анализом продуктов окисления при помощи электрохимического сенсора.

  • Диапазон измерений: 0 – 1 000 мг/л
  • Время анализа: 3 минуты
  • Определение аммиачного и нитратного азота в непрерывном режиме
  • Возможность работы с сильнозагрязненной пробой, включая высокое содержание соли (до 300 г/л).

ХИМИЧЕСКОЕ ПОТРЕБЛЕНИЕ КИСЛОРОДА (ХПК)

Значение ХПК характеризует количество кислорода, необходимое для окисления всех органических веществ, присутствующих в воде. Предлагаемая методика не требует использования опасных, агрессивных реагентов и катализаторов.

  • Диапазоны измерений: 10 - 150мг/л, 100 – 2 000мг/л, 500 – 5 000 мг/л, 1 000 – 8 000 мг/л, 20 000 – 250 000 мг/л, и другие по запросу
  • Время анализа: 3 минуты
  • Определение фактического потребление кислорода
  • Без использования катализаторов
  • Точные результаты измерения без использования реагентов
  • Возможность работы с сильнозагрязненной пробой, (до 300 г/л).

Сферы применения:



1. Мониторинг технологических процессов промышленных предприятий
2. Мониторинг водоочистных сооружений промышленных предприятий
3. Мониторинг загрязнения водоемов
4. Мониторинг (городских) муниципальных сточных вод
5. Контроль работы водоканалов
