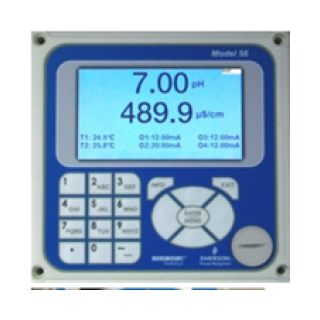

Контроллер модели 56

Контроллер модели 56 поддерживает непрерывное измерение сигналов поступающих от одного или двух датчиков.

Контроллер модели 56 поддерживает непрерывное измерение сигналов поступающих от одного или двух датчиков.

Благодаря модульной конструкции, платы входных сигналов можно заменять в полевых условиях, что упрощает изменение конфигурации.

Цветной дисплей с высоким разрешением отличается от дисплеев других аналитических приборов непревзойденным качеством и функциональными возможностями.

Полноцветный экран с высоким разрешением – удобный просмотр результатов измерений и их динамических графиков, в том числе диагностических.

Оперативная справка для пользователей – подробные инструкции и советы по поиску и устранению неисправностей на нескольких языках.

Регистратор данных и регистратор событий – выгрузка данных процесса и информации об аварийных ситуациях с отметками даты и времени через порт USB 2.0

Управление – возможности ПИД-регулирования и пропорционального регулирования по времени. Наличие синхронизированных интервальных таймеров и четырех специальных прикладных функций.

Имеет встроенный предусилитель с технологией  SMART для электрохимических  аналоговых датчиков.

Техническая информация и характеристики прибора

Материал корпуса

Поликарбонат. NEMA 4X/CSA 4

Пыле- и влаго- защищенность

IP65

Отверстия для кабелепроводов

Можно использовать фитинг ½ дюйма или PG13.5.

Дисплей

Большой цветной ЖК-дисплей с высоким разрешением, размером 95,3 x 55,9 мм (3,75 x 2,2 дюйма), отображает основные параметры процесса и выбранные пользователем диагностические параметры.

Окружающая температура и влажность

От 0 до 55 °C, относительная влажность от 5 до 95 % (без конденсации).

Температура хранения

от -20 до 60°С

Питание

Опционально

02

от 20 до 30 В DС, 20 Вт

03

от 85 до 264 В AC, от 47,5 до 65,0 Гц, 20 Вт.

Реле

С перекидным контактом (тип C), однополюсные на два направления (SPDT), залитые эпоксидной смолой.

Резервное питание часов реального времени

24 часа.

Входы

Один или два гальванически развязанных входа для датчиков.

Выходы

Четыре гальванически развязанных токовых выхода 4-20 мА или 0-20 мА с активным питанием. Возможность наращивания. Максимальная нагрузка: 550 Ом.

Точность токового выхода

± 0,05 мА при 25 °C

Сигнализация

Четыре реле сигнализации для измеряемых параметров процесса и температуры.

Характеристики клеммных соединений

Разъем: калибр провода 24-12 AWG.

Клеммные колодки на сигнальной плате: калибр провода 26-16 AWG.

Разъемы токовых выходов: калибр провода 26-16 AWG.

Клеммные колодки реле сигнализации: калибр провода 24-12 AWG.

Вес/отгрузочный вес

(округлен до 0,5 кг): 1,5 /2,0 кг

Размеры

157 x 157 x 132 мм
