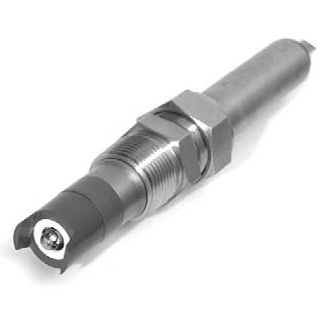

Высокотемпературные (HT) pH сенсоры PERpH-X компании Rosemount Analytical содержат несколько конструкторских нововведений, которые увеличивают срок службы pH сенсора в сложных высокотемпературных процессах.
Высокотемпературные (HT) pH сенсоры PERpH-X компании Rosemount Analytical содержат несколько конструкторских нововведений, которые увеличивают срок службы pH сенсора в сложных высокотемпературных процессах. pH колба ACCUGLASS™ означает, что сенсоры HT имеют повышенную сопротивляемость растрескиванию и имеют отклик, близкий к теоретическому, даже при предельных значениях pH.
Состав стекла GPHT устойчив к разрушению стеклянной матрицы в высокотемпературных процессах, что обеспечивает исключительную термическую стабильность стеклянной pH мембраны. Много разрезной наконечник вокруг стеклянной колбы защищает колбу от прямого воздействия опасных факторов процесса, и при необходимости его можно вращать на девяносто градусов для самоочистки. HT сенсоры PERpH-X имеют усовершенствованный двойной сопряженный стандарт, который отлично подходит для использования в экстремальных условиях.
Внешний стандарт на гелевой основе сохраняет вязкость, что делает устойчивым к разреживающему влиянию температуры и давления. Отток стандарта в рабочий поток контролируется с помощью пористого тефлонового соединения, которое можно заменить в случае загрязнения или закупоривания. Специально разработанное соединения является химически устойчивым и имеет большую площадь поверхности для поддержания стабильного опорного сигнала при использовании в загрязненных или масло загрязненных условиях.
Техническая информация и характеристики |
|||||
Характеристика |
3300HT& 3300HTV |

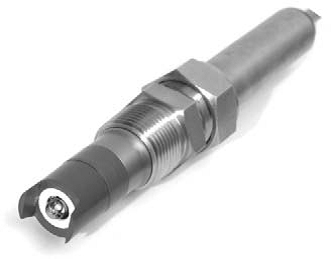

3400HT & 3400HTVP |

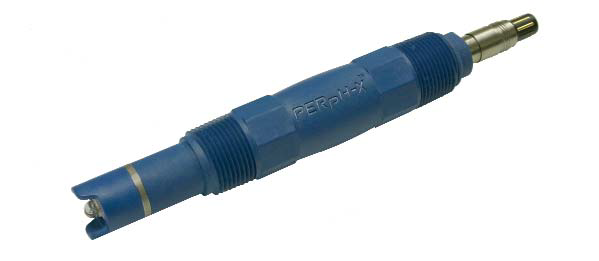

3500HT & 3500HTVP |
||
Измеряемый диапазон |
от 0 до 14 pH ОВП от -1500 мВ до 1500 мВ |
||||
Процент линейности в диапазоне pH |
Диапазон pH |
Серия HT |
|||
0 - 2 pH |
94% |
||||
2 - 12 pH |
99% |
||||
12 - 13 pH |
97% |
||||
13 - 14 pH |
92% |
||||
Смачиваемые материалы |
Титан, Ryton™, Teflon®, стекло, и EPDM, Уплотнительные кольца- опционально: Viton® или Kalrez® |
||||
Подключение к процессу |
1” коннектор |
1” коннектор 1 1/4”или 1 1/2” шаровой клапан |
1” MNPT резьба на фронтальной и задней частях датчика |
||
Рабочая температура |
Без предусилителя от 5°C до 155°C |
от 5° до 120°C |
|||
С предусилителем SMART ( модели 3300HTVP и 3400HTVP опция -70) |
|||||
До 85°C |
До 110°C |
||||
Температура хранения |
От -10°C до 70°C |
От -10°C до 70°C |
От -10°C до 50°C |
||
Максимальное давление процесса |
1825 кПа [абс] при (100°C) |
1825 кПа [абс] при (100°C) |
790 кПа [абс] |
||
Максимальные давление процесса при извлекаемом (врезном) соединении. |
- |
524 кПа [абс]Код 21 343 кПа [абс] Код 25 |
790 кПа [абс]при 120°C |
||
Проводимость |
Более 100 мкСм/см |
||||
Сравнительный электрод |
Двойной сравнительный электрод с заменяемым гель - электролитом и сопряжение из Teflon®. |
||||
Встроенный кабель |
Стандартный неразъемный 15 футов |
||||
Для моделей 3300VP/3400VP кабель PN 24281-00 |
Опция-01: 8,3м подготовленного кабеля Опция-01: 5м подготовленного кабеля |
||||
- |
Опционально: 9.5” кабель ТОЛЬКО для 3400HT |
||||
Вес/ вес при погрузке |
0.5 кг/0.9 кг |
Код 21 |
0.9 кг/1.4 кг |
0.5 кг/0.1 kg |
|
Код 25 |
1.4 кг/1.8 кг |
||||
