Датчики семейства 396

Специально разработаны для того, чтобы продлить срок службы сенсоров, используемых в жестких условиях эксплуатации, когда в растворе содержатся примеси и абразивные частицы.

Модель 396/396VP

Специально разработана для того, чтобы продлить срок службы сенсоров, используемых в жестких условиях эксплуатации, когда в растворе содержатся примеси и абразивные частицы.

В настоящее время модель 396 поставляется со стеклянными электродами по выбору Заказчика, либо с плоским дополнительным электродом, либо со стандартным сферическим стеклянным электродом для измерения рН.

Сенсор заключен в корпус из нержавеющей стали с уплотнением из EPDM. Упрощенная конструкция, разработанная для удобства потребителя, не требует добавления электролита или замены каких-либо частей.

Модель 396 поставляется без интегрального предусилителя, поэтому сенсор модели 396/396VP является совместимым со всеми приборами фирмы Rosemount Analytical и других фирм-производителей

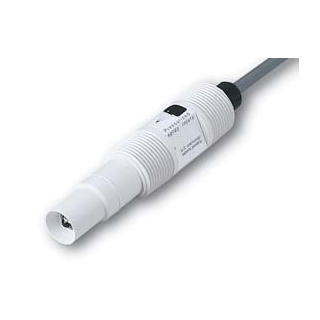

Модель 396P/396PVP

Специально разработана для того, чтобы продлить срок службы сенсоров, используемых в жестких условиях эксплуатации, таких какие существуют при обработке кислых водных отходов производства или в очистных установках, где требуется высокопроизводительный заменяемый сенсор, не требующий технического обслуживания.

Сенсор поставляется в двух конфигурациях: со стеклянным или платиновым (для измерения ОВП)  электродом.

Модель 396 имеет титановый заземляющий контакт, кольцом охватывающий электрод рН/ORP.

Сенсор заключен в прессованный полипропиленовый корпус с уплотнением из EPDM, что делает его устойчивым к разрушениям и химическим воздействиям.

Модель 396Р Rosemount Analytical по заказу может поставляться с интегральным предусилителем, преобразующим сигнал рН или ORP в стабильный сигнал с низким уровнем шума.

Модель 396R/396RVP

Специально разработана для того, чтобы продлить срок службы сенсоров, используемых в жестких условиях эксплуатации, когда технологически трудно сделать контрольный отводной поток, но для измерений требуется большая глубина погружения сенсора. Сенсор может быть использован совместно с шаровым клапаном размером 1-1/4 или 1-1/2 дюйма.

Датчик модели 396R собран в прессованном полипропиленовом корпусе, заключенном в титановую трубку, с уплотнением из EPDM, что делает его химически устойчивым. Сенсор также имеет титановый заземляющий контакт, который служит для проведения диагностики сенсора.

На торце сенсора имеется паз, обеспечивающий защиту стеклянного электрода от повреждений и позволяющий использовать большую глубину погружения сенсора при высокой точности и надежности измерений.

Характеристика

Модель 396/396VP

Модель 396P/396PVP

Модель 396R/396RVP

Измеряемая величина и диапазон

pH: 0-14

pH: 0-14

ORP: -1500 - +100 мВ

pH: 0-14

ORP: -1500 - +100 мВ

Варианты электродов pH AccuGlass

полусферич. эл-д GPHTтплоский эл-д  GPHT

полусферический электрод GPLR плоский эл-д GPLR

полусферический электрод GPLR плоский эл-д GPLR

Смачиваемые материалы

Нержавеющая сталь 316,полипропилен, EPDM, стекло

Титан, полипропилен, EPDM,Стекло, платина (только для ОВП)

Титан, полипропилен, EPDM,стекло; платина (только для ОВП)

Тип соединения с процессом

1"NPT  PN 23166-00 или 23166-01 (продается отдельно)

1"NPT

1-1/2 или 1-1/4 дюйма - с шаровым клапаном ( продается отдельно) или

 1 дюйм – без шарового клапана

Диапазон температур

0-100˚С

0-100˚С

0-100˚С

Диапазон давлений

100-790 кПа (0-100 psig)

100-790 кПа (0-100 psig)

100-790 кПа (0-100 psig)

Максимальное давление при извлечении/введении сенсора

Нет

Нет

Код 21: 542 кПа (64 psig)

Код 25: 343 кПа (35 psig)

Минимальная проводимость

Номинал 75 мкСм/см

100 мкСм/см

Номинал 75 мкСм/см

100 мкСм/см

Номинал 75 мкСм/см

100 мкСм/см

Встроенный кабель





Коаксиальный кабель длиной 4,6 м с BNC-разъемом



Код 01: 11-жильный кабель длиной  7.7 м

Код 02: коаксиальный кабель длиной  4,6 м

Стандарт: коаксиальный кабель длиной  4,6 м

Код 60: коаксиальный кабель длиной 23,8 см с BNC-разъемом

 Код 61: коаксиальный кабель длиной  23,8 см
