Портативный поверочный модуль проводимости включает в себя анализатор 1056 и не менее одного датчика модели 404.

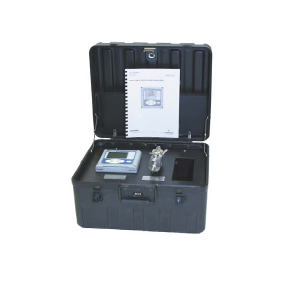

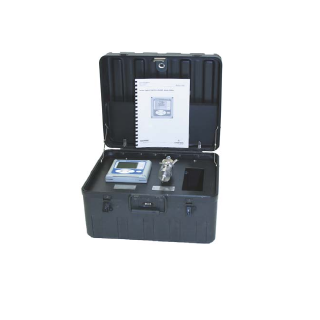

Портативный поверочный модуль проводимости включает в себя анализатор 1056 и не менее одного датчика модели 404. Приборы заключены в защитный кейс, подключены и откалиброваны согласно стандартам NIST. Все необходимые составляющие идут в комплекте.Модель CVU-01 включает датчик 404-11-17 из нерж.ст. с постоянной ячейки равной 0.01, подключенный к анализатору 1056-01-20-38-AN, жестко зафиксированному в защитном кейсе и откалиброванному согласно стандартам NIST. Модель CVU-02 включает два датчика 404-11-17 из нерж.ст. с постоянной ячейки равной 0.01 подключенных к анализатору 1056-01-20-38-AN, жестко зафиксированному в защитном кейсе и откалиброванному согласно стандартам NIST.

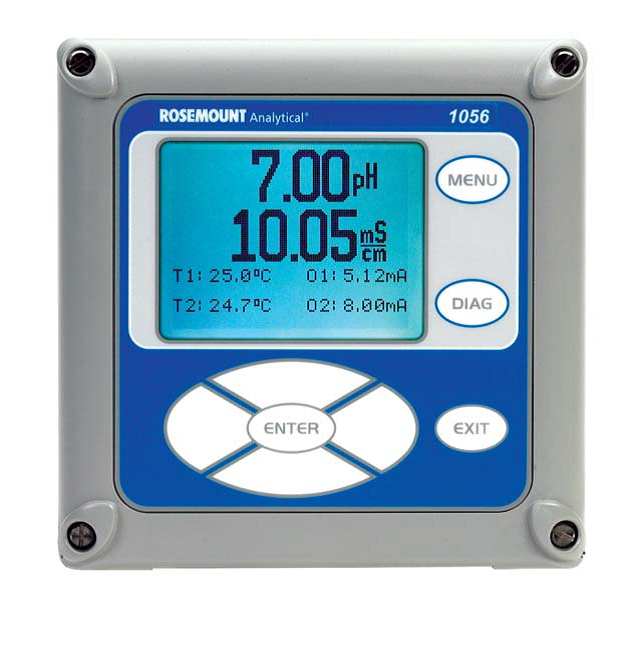

Техническая информация и характеристики анализатора 1056 |
|||
Материал корпуса |
Поликарбонат. NEMA 4X/CSA 4 |
||
Пыле- и влаго- защищенность |
IP65 |
||
Отверстия для кабелепроводов |
Можно использовать фитинг ½ дюйма или PG13.5. |
||
Дисплей |
Монохромный графический жидкокристаллический дисплей. Разрешение 128 х 96 пикселей. Задняя подсветка экрана. Активная площадь дисплея: 58 x 78 мм (2.3 x 3.0 дюймы). |
||
Окружающая температура и влажность |
От 0 до 55 C относительная влажность от 5 до 95 % (без конденсации). |
||
Температура хранения |
от -20 до 60 С |
||
Питание и выходные сигналы |
Опционально |
01 |
115/230 VAC, 50/60 Hz без реле, не доступен с опциями -27, -37 |
02 |
24 VDC и 4 сигнальных реле |
||
03 |
Переключаемое AC 85-265VAC, 50/60 Гц, 4 реле сигнализации |
||
AN |
Токовый выход 4-20 мА. |
||
DP |
Profibus DP Digital Communication + 4-20мА |
||
HT |
HART® Digital Communication + 4-20мА |
||
Вход |
Один или два изолированных сенсорных входа. |
||
Точность токового выхода |
± 0,05 мА при 25 °C |
||
Характеристики клеммных соединений |
Разъем питания (3 вывода): провода калибра 24-12 AWG. Клеммные колодки на сигнальной плате: провода калибра 26-16 AWG. Разъемы токовых выходов (4 вывода): провода калибра 24-16 AWG. Клеммные колодки сигнальных реле: провода калибра 24-12 AWG. |
||
Вес / отгрузочный вес |
(округлен до 0,5 кг): 1,5 /2,0 кг |
||
Размеры |
155 x 155 x 131 мм |

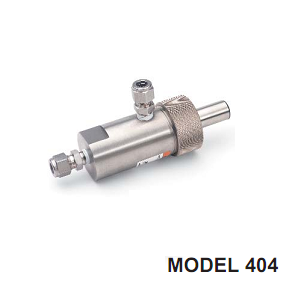

Техническая информация и характеристики датчика модели 404 |
|
Постоянная ячейки |
0.01/см, 0.1/см, |
Интервал температур |
Опции-17: 0-100ºC |
Максимальное давление |
Опция-17: 791кПа (7.9 бар) |
Смачиваемые материалы |
Опция -17: Титан , 303 нержавеющая сталь, РЕЕК, EPDM |
