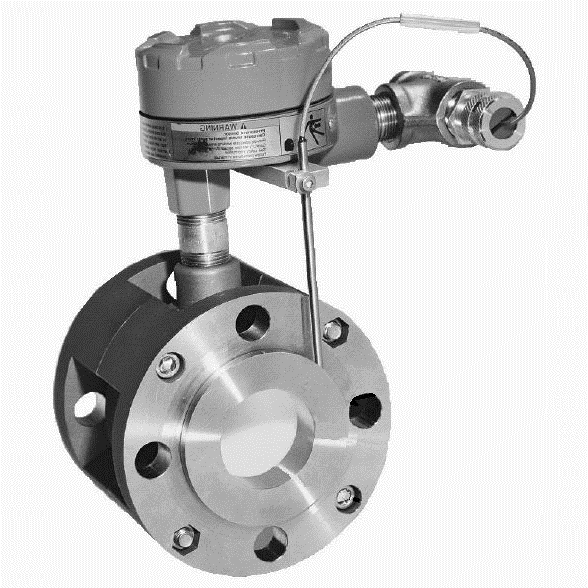

242 Индуктивный проточный датчик электропроводности

Проточный датчик серии 242 состоит из корпуса тороида, изготовленного из нержавеющей стали марки 316 и полиэтилентерефталата, соединительных фланцев из нержавеющей стали марки 316, двух металлических контактных колец, изолирующей гильзы, уплотнительных колец, интегрального терморезистора Pt 100 RTD и соединительной коробки, смонтированной на корпусе датчика.

Проточный датчик серии 242 состоит из корпуса тороида, изготовленного из нержавеющей стали марки 316 и полиэтилентерефталата, соединительных фланцев из нержавеющей стали марки 316, двух металлических контактных колец (три различных металла по выбору), изолирующей гильзы (выбор из двух материалов), уплотнительных колец (выбор из трех материалов), интегрального терморезистора Pt 100 RTD и соединительной коробки, смонтированной на корпусе датчика. Только втулка, контактные кольца и уплотнительные кольца соприкасаются с потоком.

Датчик устанавливается непосредственно в трубопровод с помощью монтажных фланцев. Установка специальных заземляющих колец не требуется, поскольку датчик оборудован контактными кольцами. Все внутренние части датчика удерживаются в нужном положении с помощью болтов с потайными головками. RTD свободно вставляется в одно из контактных колец датчика. Установка отдельной термо- паро - гильзы не требуется. Измерение температуры осуществляется в той же точке, что и измерение электропроводности.

Поставляются датчики с фланцами стандартов ANSI и DIN, рассчитанные на врезку в трубопроводы диаметром 1, 1,5, 2, 3 и 4 дюйма (25, 40, 50, 80 и 100 мм). Сенсор является выносливым и изготовлен из химически стойких материалов. Все эти свойства делают данный сенсор идеальным для применения в горной и металлообрабатывающей, бумагоделательной и химической отраслях промышленности.

Модель 242 нечувствительна к расходу и направлению потока. Она не препятствует потоку рабочей среды. Датчик является выносливым и изготовлен из химически стойких материалов. Все эти свойства делают данный прибор идеальным для применения в горной, металлообрабатывающей, бумагоделательной и химической отраслях промышленности.

Техническая информация и характеристики

Тип датчика

Проточный

Диапазон измерения удельной электропроводности

100 мкСм/см … 2 См/см

Монтажные соединения

Фланцы, совместимые со стандартами  150# ANSI, 300# ANSI, PN16 DIN 2501

Максимальная температура

Зависит от модификации (см. табл.)

Максимальное давление

Зависит от модификации (см. табл.)

Контактные материалы

Гильза

Teflon (фторопласт) или PEEK со стеклянным наполнителем

Контактные кольца

316 SST, Carpenter 20Cb-3® SST или Hastelloy® C-276

Уплотнительные кольца

EPDM, Viton® (FKM) или Chemraz® (FFKM)

Отгрузочный вес

Диаметр фланца, дюйм

Масса

1’’…2’’

10 кг

3’’…4’’

39 кг
